Place of Origin: | CHINA |
ब्रांड नाम: | ZOOY |
प्रमाणन: | CE |
Model Number: | ZO-PU600 |
Minimum Order Quantity: | 1Set |
---|---|
मूल्य: | USD150000$-400000$ |
Packaging Details: | Standard packing |
Delivery Time: | 100days after get 30% down payment |
Payment Terms: | 40% T/T in advance, 60% T/T before shipment |
Supply Ability: | 10Sets Per Year |
Feature: | PU Sandwich Panel Production Line | Control system: | Japan Panasonic PLC Control |
---|---|---|---|
Forming Speed: | 4-20m/min | Material Thickness: | 25-100mm |
Material: | Galvanized Sheet. Glavanized Steel | Warranty: | 1 year |
हाई लाइट: | पु सैंडविच पैनल उत्पादन लाइन,polyurethane सैंडविच पैनल उत्पादन लाइन |

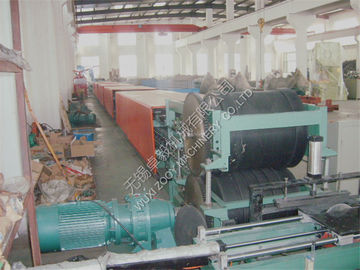

एल्यूमिनियम पर्ण का सामना, 35kw मुख्य शक्ति के साथ छत पु सैंडविच पैनल उत्पादन लाइन
विवरण
1. इस उत्पादन लाइन विरोधी दहन polyurethane के बीच परत के साथ शीर्ष और चेहरे परत, नीचे चेहरे परत के रूप में एल्यूमीनियम पन्नी के रूप में छत (या दीवार / छत) के गठन के पैनल के साथ सैंडविच पैनल के उत्पादन के लिए विशेष उपकरणों का एक प्रकार है। सैंडविच पैनल मोटाई में 18 मिमी, चौड़ाई में max1000mm, लंबाई ग्राहक द्वारा निर्धारित है। सैंडविच पैनल मुख्य रूप से दीवार और छत के लिए गर्म रखने के रूप में किया जाता है। अन्य शीतल का सामना करना पड़ परतों के साथ विभिन्न इन्सुलेट पैनलों को भी लाइन पर उत्पादन किया जा सकता है।

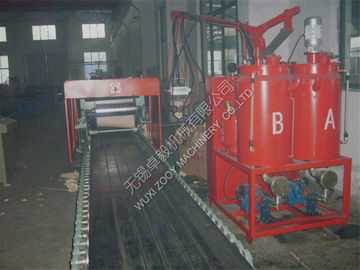

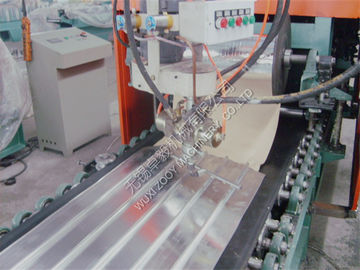

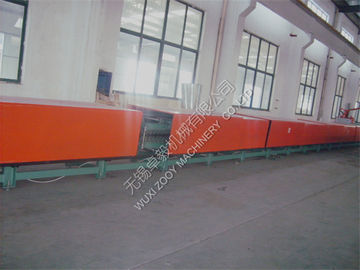

कठोर फोम के कच्चे माल इंजेक्शन मशीन पर पैमाइश पंप के माध्यम से मिश्रण सिर में कर दिया जाता है और फिर नीचे चादर शीर्ष सतही पत्र के साथ कन्वेयर जा रहा सामना करना पड़ रहा है पर इंजेक्शन: इस लाइन के 2.The आपरेशन सिद्धांत इस प्रकार है। के बीच ऊपरी और निचले कन्वेयर, तरल सामग्री, आकार में कठोर कर रहे हैं, उपरोक्त कार्यों को पूरा कर रहे सब के बाद के लिए, एक स्वचालित ट्रैकिंग काटने तंत्र द्वारा पूर्व निर्धारित लंबाई के अनुसार खंडों में कटौती।
मुख्य विनिर्देशों
कुंडल सामग्री | मोटाई | 0.3-0.8mm |
कुंडल चौड़ाई | ग्राहक के आवश्यकता पर निर्भर करती है | |
नम्य होने की क्षमता | 250-550Mpa | |
सामग्री | रंग स्टील, जस्ती इस्पात | |
Decoiler / Uncoiler | कुंडल चौड़ाई | मैक्स। 1250 मिमी |
आईडी | 510-610mm | |
आयुध डिपो | मैक्स। 1300 मिमी | |
क्षमता | मैक्स। 8tons | |
decoiler प्रकार | मैनुअल / हाइड्रोलिक / स्वत: | |
दूध पिलाने की और मार्गदर्शक | चुटकी खिलाने | 1 इकाइयों (2 रोलर्स) |
मार्गदर्शक | 2 रोलर्स | |
काटने डिवाइस | काटना गति | काटना ट्रैकिंग काटने को गोद ले |
और देखा काटने की मशीन (या देखा उड़) transversely 1500 मिमी स्थानांतरित कर सकते हैं, longitudinally और transversely मशीन चाल काटना स्लाइड जिस तरह से साथ | ||
काटना मशीन को गोद ले एक पक्ष ब्लेड बैंड तरीके से देखा, काटने और काटने के बाद घूमने। काटने देखा घूमना कर सकते हैं, तो दो दिशाओं में काटने वसूली योग्य है | ||
लंबाई मापने | द्वारा एनकोडर | |
काटना सहिष्णुता | +/- 1.5 मिमी (प्रति 3M) | |
पु सैंडविच पैनल | मोटाई | 15-40 |
स्टैंडर्ड सैंडविच पैनल का आकार | max1100mm x 4000mm (चौड़ाई x लंबाई) | |
उत्पादन की रेखीय गति | 2-5 मीटर / मिनट | |
प्रति मिनट इंजेक्शन सिर की घूमकर बार | <60 | |
नियंत्रण प्रणाली | उत्पादन प्रकार: पीएलसी नियंत्रित करने के साथ पूरी तरह से निरंतर उत्पादन | |
रोल बनाने की मशीन | बनाने स्टेशनों | के बारे में 18-24steps |
रोलर सामग्री | 45 # स्टील, गर्मी उपचार | |
शाफ्ट का व्यास | 75mm | |
दस्ता सामग्री | उच्च ग्रेड 45 # स्टील | |
ड्राइव के प्रकार | द्वारा चेन | |
बनाने की गति | 0-15m / मिनट | |
मुख्य शक्ति | 7.5kw | |
विद्युत नियंत्रण | पीएलसी | पैनासोनिक ब्रांड या कस्टम बनाया |
पलटनेवाला | YASKAWA ब्रांड या कस्टम बनाया | |
टच स्क्रीन | Mcgs ब्रांड या कस्टम बनाया | |
आपरेशन प्रकार | टच स्क्रीन और बटन | |
ठहरना टेबल | टेबल प्रकार | सरल गैर-पावर का प्रकार |
समारोह | समाप्त पैनलों का समर्थन करने के | |
कुल वजन | APRRO 20TONS |
प्रकार के कर्मों बोर्ड (ग्राहक के आधार पर डिजाइन करने की आवश्यकता है)
हम भी अन्य रोल के रूप में अनुसरण बनाने मशीनों का उत्पादन:
जेड रोल बनाने की मशीन के अन्य भागों
भुगतान की शर्तें
Procuments पहलू | विस्तृत नियम |
---|---|
भुगतान की शर्तें | भुगतान एल / सी या टी / टी (30% नीचे भुगतान और 70% के लिए संतुलन द्वारा किया जाएगा |
डिलीवरी का समय | 30-65 दिनों के काम। |
गारंटी | Shippment की तारीख से 1 साल की वारंटी। |
पैकिंग | समुद्र के लिए transportation.Usually एक उच्च परिशुद्धता अंगूर हिस्सेदारी रोलर का गठन सुविधा लोड उपयुक्त |
