Place of Origin: | JiangSu |
ब्रांड नाम: | YUSH |
प्रमाणन: | CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000 |
Model Number: | YS-F01 |
Minimum Order Quantity: | 1 |
---|---|
मूल्य: | 1000 |
Packaging Details: | Plywooden case |
Delivery Time: | 3 days |
Payment Terms: | T/T ,Paypal ,West Union ,L/C ,D/P . |
Supply Ability: | 300 sets/ month |
हाई लाइट: | PCB Routing Machine,पीसीबी सेपरेटर मशीन |
---|

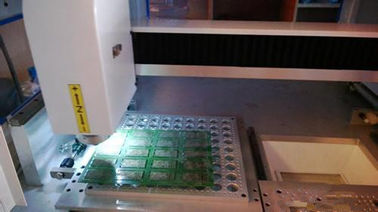

विंडोज एक्सपी प्रोफेशनल पीसीबी डिपेलिंग राउटर मशीन 400W
मशीन भागों की सूची
I. हार्डवेयर | |
धुरी | मॉर्निंग स्टार स्पिंडल और इन्वर्टर |
सीसीडी | सोनी 520 लाइन औद्योगिक कैमरे |
लेंस | कंप्यूटर EX2C |
स्क्रू | टीबीआई प्रेसिजन ग्राउंड बॉल स्क्रू आयात |
मार्गदर्शक | HIWIN चौड़ीकरण आयातित रैखिक गाइड रेल |
मोटर | जियाबाओ एलसीएफ सीरीज |
I/O नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
चालक नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
आई/ओ कार्ड | पीसीआई-9074-64पीसी/-38पीसी |
स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
संगणक | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
मशीन इंटरफ़ेस | AOC LCD17", लॉजिटेक माउस |
2.सॉफ्टवेयर | |
नियंत्रण प्रणाली | विंडोज एक्सपी प्रोफेशनल (सर्विस 3, वी.3244) |
ऑपरेशन जीयूआई | चीनी विंडोज एक्सपी |
कार्यक्रम संपादित करें | पंक्ति में |
दृष्टि प्रणाली | सीसीडी AOTU ऑफसेट |
नियंत्रण प्रणाली | एफ 1.0.2 संस्करण |
एमएलएफ-एफ01 प्रदर्शन पैरामीटर्स
संपूर्ण | |
आयाम (डब्ल्यू * डी * एच) | 1220mm*1450mm*1420mm |
वज़न | 550KG |
ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
आपरेटर | |
मोटर प्रकार | जियाबाओ सीरीज |
पोजिशनिंग दोहराव | 0.001 मिमी |
अक्ष कार्य क्षेत्र (अधिकतम) | 680 मिमी * 360 मिमी * 50 मिमी |
कार्य केंद्र | |
पीसीबी निर्धारण | मानक, विशेषज्ञता |
पीसीबी लोडिंग / अनलोडिंग | हाथ से किया हुआ |
पीसीबी आकार (अधिकतम) | 322 मिमी * 322 मिमी |
पीसीबी मोटी (अधिकतम) | 5 मिमी |
फिक्सिंग | |
कठोरता जुड़नार | मानक |
फिक्सिंग निर्धारण | मशीनरी |
धुरी का मोटर | |
शक्ति | 400W |
धुरा | 50000 आरपीएम/मिनट |
रक्षा करना | सेल्फ/विंड कूलिंग |
कटर बदलें | विशेषज्ञता |
रूटिंग क्षमता | |
काटने की गति (अधिकतम) | 100mm/s |
ड्राइविंग गति (अधिकतम) | 3000mm/s |
काटने की शुद्धता | 0.01 एम एम |
वैक्यूम प्रणाली | |
वैक्यूम पावर | 2.2KW एसी 380V |
शून्य स्थान | साहुल |
उपयोगिताओं | |
शक्ति | 2.2KW AC380V |
हवा की आपूर्ति | 2~5KG/सेमी2 |
प्रोग्रामिंग | |
कार्यक्रम संपादित करें | पंक्ति में |
कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
कार्यक्रम भंडारण | एचडीडी |
दृष्टि प्रणाली | सोन रंग सीसीडी |
मिलिंग कटर ऑफसेट | ऑटो |
वैक्यूम सेटअप | ऑटो |
ऑपरेशन मॉनिटर्स | |
संकेतक | संकेतक मशीन स्थिति |
टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
III.शुद्धता | |
अक्ष परिशुद्धता | 0.001 मिमी |
सटीक काटना | 0.1 मिमी |
चतुर्थ।सुरक्षा | |
कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
अत्यावश्यक स्टॉप बटन |
समारोह विवरण
1. X10 ज़ूम-इन छवि प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है।
2. दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए कील समय को कम करने के लिए एक साथ अंदर और बाहर आंदोलन प्रदान करते हैं।
3. ऑटो मार्क ऑफसेट सिस्टम। सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
4. रूटिंग बिट स्वचालित रूप से लिफ्ट और अगले प्रोग्राम किए गए बिंदु पर स्थानांतरित हो जाता है और फिर रूटिंग बिट के जीवन काल को बढ़ाने के लिए काटता है।
5. सुरक्षा द्वार उद्योग डिजाइन।
6. सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
