Place of Origin: | Jiangsu China |
ब्रांड नाम: | Hengyang |
प्रमाणन: | ISO9001-2000 |
Model Number: | DW50CNC |
Minimum Order Quantity: | 1 |
---|---|
Packaging Details: | According to customers' requests |
Delivery Time: | 60days |
Payment Terms: | 30%advanced payment by TT,70% before shipment |
Supply Ability: | 20 per month |
हाई लाइट: | तांबे की पाइप झुकने मशीन,ठंड झुकने मशीन |
---|

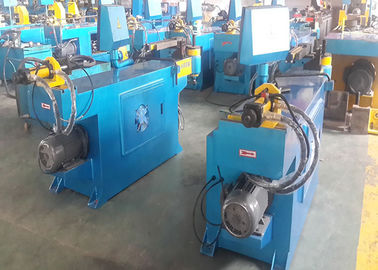

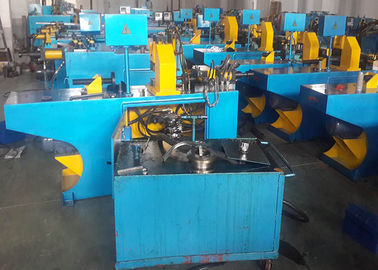

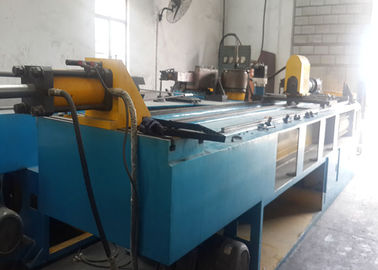

स्वचालित हाइड्रोलिक पाइप झुकने मशीन DW50CNC, शीत एसएस पाइप झुकने मशीन
जल्दी से विवरण
स्थिति: उत्पत्ति की नई जगह: Jiangsu चीन
मॉडल कट्टरपंथी घुड़दौड़ का घोड़ा r: DW50CNC मशीन प्रकार: पाइप और ट्यूब झुकने मशीन
कच्चे माल: पाइप पावर: हाइड्रोलिक
प्रमाणन: CE और आईएसओ तकनीकी: शीत और ताप झुका
शीतलन प्रणाली: पानी ठंडा करने के अतिरिक्त सेवाओं: अंत गठन
मैकेनिकल मुख्य तकनीकी मानकों:
नहीं। | मुख्य तकनीकी मानकों | पैरामीटर मान | टिप्पणियाँ |
1 | अधिकतम झुकने क्षमता | Ф50 × 2 मिमी | |
2 | अधिकतम झुकने लंबाई | 2500 मिमी | |
3 | झुकने त्रिज्या | R35-250 | |
4 | अधिकतम झुकने कोण | 195 ° डिग्री | ± 0.1 डिग्री सटीकता झुकने |
5 | झुकने की अधिकतम संख्या | 20 टुकड़े | |
6 | झुकने की गति | 44 ° सेकंड | |
7 | रोटेशन के कोण | 0 ~ ± 360 ° डिग्री | कोण सटीकता ± 0.1 डिग्री |
8 | दूध पिलाने की सटीकता | 0.1 मिमी ± | |
9 | प्रणाली मूल्यांकन दबाव | 12Mpa | |
10 | तेल पम्प विस्थापन | 19L / मिनट | |
1 1 | कार्यक्रम स्मृति क्षमता झुकने | 500set | |
12 | सर्वो मोटर शक्ति | 400W | |
13 | स्वचालित खिला इमदादी मोटर बिजली | 1.5KW | |
14 | इंजन की शक्ति | 5.5KW | |
15 | कुल आयाम | 4000 × 750 × 1400 | |
16 | वजन | 1400 किलो | |
17 | हइड्रॉलिक तेल | 32 # हाइड्रोलिक तेल (सर्दियों) | 46 # हाइड्रोलिक तेल (गर्मी) |
विशेषताएं
1. आम प्रकार और संख्यात्मक नियंत्रण (नेकां) प्रकार समारोह पूरी तरह से सुसज्जित है।
2. दूध पिलाने की और कार के कोनों सहायक नियंत्रित अंतरिक्ष हैं।
3. अंतरिक्ष कोण इमदादी ड्राइव, उच्च परिशुद्धता, उच्च दक्षता।
4. उपलब्ध कंप्यूटिंग कंप्यूटर, शक्तिशाली के साथ टच स्क्रीन का प्रयोग करें।
झुकने डाटा भंडारण की 5.500 सेट, एक बार में कोण की एक किस्म
6. एडजस्टेबल खराद का धुरा धारक नियमन में डबल और बहुपरत झुकने परिवर्तन महसूस कर सकते हैं।
7DW-सीएनसी आर्थिक रहे हैं, भोजन और स्थानिक कोण यांत्रिक मैनुअल है, उपयोगकर्ताओं को 'लागत की बचत।
8. विशेष रूप से डिजाइन खराद का धुरा स्वत: या मैनुअल तेल लगाने।
आवेदन सामग्री: स्टील, स्टेनलेस स्टील, पीतल, एल्यूमीनियम ट्यूब और अन्य आकृतियों।
विशेष सामान: विशेष टूलींग, शिकन मुक्त बोर्डों, सहायक धक्का उपकरणों।
वर्क्स
मशीन मुख्य संचरण तंत्र, खराद का धुरा शरीर, शीर्ष फ़ीड तंत्र, क्लिप खिला तंत्र, ट्रॉली खिला डिवाइस, कोण इमदादी उपकरणों, विद्युत प्रणाली और हाइड्रोलिक प्रणाली के घटकों के मुख्य भाग होते हैं। आपरेशन में, मोटर चालित पंप के रोटेशन, दबाव तेल टच स्क्रीन के द्वारा आपूर्ति की है मापदंडों को स्थापित करने के लिए, माइक्रो कंप्यूटर (पीएलसी), को खोलने के लिए करीब है, solenoid वाल्व को नियंत्रित करने के निर्देश जारी करने के लिए इतना है कि एक निश्चित क्रम में सिलेंडर और नियमितता कार्यों ट्यूब प्रणाली के तीन आयामी अंतरिक्ष के उद्देश्य झुकने उच्च परिशुद्धता प्राप्त करने के लिए।
मशीन अवलोकन:
DW50 सीएनसी स्वचालित एकल सिर हाइड्रोलिक पाइप झुकने मशीन माइक्रो कंप्यूटर नियंत्रण, हाइड्रोलिक ड्राइव, चीनी उपशीर्षक, इंटरैक्टिव टच स्क्रीन आपरेशन, विशेष रूप से डिजाइन अंतरिक्ष कोने, हाइड्रोलिक चुटकी सर्वो मोटर स्वचालित रोटेशन, ताला कोण, इमदादी मोटर्स स्वत कोहनी की लंबाई, बहु हो सकता है कोण तीन आयामी झुकने पाइप, एक किफायती और व्यावहारिक पाइप प्रसंस्करण मॉडल, मुख्य रूप से मोटर वाहन, मोटर साइकिल सहायक उपकरण और अन्य बहु कोण, पाइप के उच्च परिशुद्धता मशीनिंग के लिए है।
मुख्य घटकों और प्रमुख यांत्रिक घटकों
1 मशीनरी मुख्य रूप से उच्च गुणवत्ता वाले स्टील प्लेट वेल्डेड संरचना, उच्च शक्ति, उच्च कठोरता से।
2 संरचना एक रेत का उपयोग कर और जंग के साथ स्प्रे।
हाईटेक कं, ताइवान के लि 10.4 इंच की उत्पत्ति, "हाईटेक" के साथ 3 टच स्क्रीन
4 डेल्टा मित्सुबिशी इलेक्ट्रिक, कॉम्पैक्ट, उच्च परिशुद्धता, लंबे जीवन की उत्पत्ति के लिए जापानी आयातित पीएलसी कार्यक्रम निर्माता और इमदादी ड्राइव, इमदादी मोटर्स को गोद ले।
5 निकटता स्विच और Encoders जापानी "OMRON" और जापानी "NEMICOM", मजबूत सील
प्रसिद्ध ब्रांड से 6 पम्प "ऊँची तकनीकी हाइड्रोलिक" ताइवान आयातित ब्रांडों से solenoid वाल्व, "Asada हाइड्रोलिक" तेल के स्तर स्पष्ट और सहज प्रदर्शन किया है।
यांत्रिक का मुख्य समारोह
1 सीधे स्क्रीन पर दोनों प्रोग्रामिंग और इंटरैक्टिव स्पर्श दर्ज करें, जो चीनी में अपनी पसंद के सभी संदेशों को समझा जा सकता है।
2 कार्यक्रमों और डेटा पासवर्ड सुरक्षा मिलती है।
3 झुकता है, कोनों और खिला इमदादी मोटर नियंत्रण।
4 एक ही ढालना मरने तत्व में पहियों के एकल सेट वक्रता 6D समारोह विकल्पों पर भिन्न हो सकते हैं।
5 यांत्रिक नियंत्रण प्रणाली गिनती समारोह और गलती आत्म निदान समारोह संसाधित किया गया है।
सुरक्षा के संरक्षण और आपातकालीन बंद संरक्षण के साथ 6 मशीनरी।
