Place of Origin: | China |
ब्रांड नाम: | TMB |
प्रमाणन: | CE/ISO |
Model Number: | WC67Y-250x7000 |
Minimum Order Quantity: | 1 |
---|---|
Delivery Time: | 60 Days |
Payment Terms: | T/T |
Supply Ability: | 10 sets/month |
Hydraulic Force: | 500 Tons | Working Lebgth: | 14000 |
---|---|---|---|
Woeking type: | 2 working together | Working Principle: | CNC |
हाई लाइट: | हाइड्रोलिक प्लेट झुकने मशीन,शीट धातु झुकने मशीन |

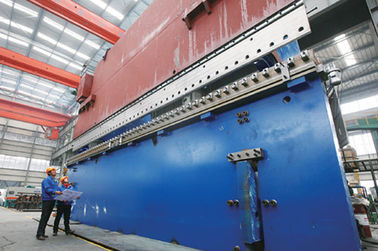

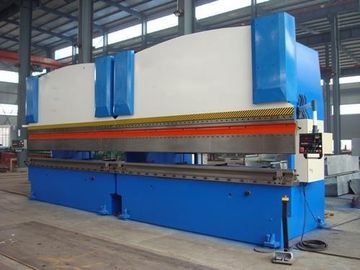

2 सेट तुल्यकालन के साथ मिलकर काम करना सीएनसी के साथ हाइड्रोलिक पाइप झुकने मशीन
हम प्रकाश ध्रुव का उत्पादन करना चाहते हैं, हम मशीन झुकने से स्टील प्लेट झुकना चाहिए। हम अक्सर बहुत लंबे समय तक प्रकाश ध्रुव के लिए झुकने मशीन 2 सेट का उपयोग करें। दो मशीनों हाइड्रोलिक और बिजली तुल्यकालन नियंत्रण से एक साथ काम कर सकते हैं।
यह मॉडल उपकरण मुख्य रूप से धातु सामग्री, उचित मोल्ड के चयन के झुकने के लिए प्रयोग किया जाता है, विभिन्न आकार .इस उपकरण में तुला किया जा सकता हाइड्रोलिक नियंत्रण है, मिट्टी / नीचे सिलेंडर से ऊपर है।
यांत्रिक ब्लॉक और वापस गेज, प्रयोग करने में आसान एक काउंटर स्ट्रोक के साथ सुसज्जित है, intuitive.The मशीन मुख्य कार्य के रूप में: तेजी से नीचे, धीमा, दबाव रखने के लिए, तेजी से वापसी आदि, यह सुविधाजनक और विश्वसनीय काम होना चाहिए।
मशीन की हाइड्रोलिक तुल्यकालन बहुत अच्छा है, तो काम कर सटीकता और स्थिति सटीकता के repeatability उच्च रहे हैं, ऊपरी मोल्ड एक ठीक ट्यूनिंग तंत्र है, और मोल्ड के प्रत्येक भाग की ऊंचाई स्थिति को समायोजित कर सकते हैं, यह सुनिश्चित करने के लिए कि काम झुकने, ऊपरी और निचले नए नए साँचे के बीच एक समान अंतर है, झुकने कोण सटीकता में सुधार करने के लिए।
तकनीकी पैमाने
आदर्श | दबाव के.एन. | थाली लंबाई मिमी | स्तंभ दूरी मिमी | गला गहराई मिनट | फिसल पट्टी आघात मिमी | इंजन की शक्ति किलोवाट |
WC67Y40 / 2200 | 400 | 2200 | 1700 | 200 | 100 | 4 |
WC67Y40 / 2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50 / 2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50 / 3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63 / 2500 | 630 | 2500 | 1900 | 250 | 120 | 5.5 |
WC67Y63 / 3200 | 630 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 3200 | 800 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 4000 | 800 | 4000 | 3000 | 250 | 120 | 5.5 |
WC67Y100 / 2500 | 1000 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y100 / 3200 | 1000 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y100 / 4000 | 1000 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y100 / 5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125 / 2500 | 1250 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y125 / 3200 | 1250 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y125 / 4000 | 1250 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y125 / 5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160 / 3200 | 1600 | 3200 | 2500 | 320 | 200 | 1 1 |
WC67Y160 / 4000 | 1600 | 4000 | 3000 | 320 | 200 | 1 1 |
WC67Y160 / 5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160 / 6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200 / 3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200 / 4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200 / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200 / 6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250 / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 18.5 |
WC67Y250 / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 18.5 |
WC67Y250 / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 18.5 |
WC67Y300 / 4000 | 3000 | 4000 | 3300 | 400 | 250 | 22 |
WC67Y300 / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300 / 6000 | 3000 | 6000 | 5800 | 400 | 250 | 22 |
WC67Y400 / 5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400 / 6000 | 4000 | 6000 | 4800 | 400 | 250 | 30 |
WC67Y500 / 6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y600 / 7000 | 6000 | 6000 | 5600 | 400 | 300 | 45 |
WC67Y700 / 7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
मुख्य संरचना
इस उपकरण निम्न घटक होते हैं: हाइड्रोलिक प्रणाली, बिस्तर, स्लाइडर, वापस यांत्रिक ब्लॉक फीडर, पूर्व समर्थन रोलर, बिजली, आदि बिस्तर छोड़ स्तंभ, सही कॉलम, तेल पंप और काम तालिका के होते हैं, सिलेंडर में तय हो गई है column.A यांत्रिक ब्लॉक सिलेंडर में fixxed किया गया था, ब्लॉक चलती दूरी thec नंबर काउंटर द्वारा प्रदर्शन किया गया। पूर्व रोलर, स्टील प्लेट का समर्थन कर सकते खिला डिवाइस पीठ पर तय बंद करो, यात्रा दूरी काउंटर से प्रदर्शित किया जाता है। ऊपरी ढालना ऊपरी और निचले नए नए साँचे के बीच एक समान अंतर को सुनिश्चित करने के लिए, झुकने कोण सटीकता में सुधार करने के लिए ऊपर और नीचे समायोजित किया जा सकता है। मुख्य नियंत्रण समारोह: निरंतर स्ट्रोक, सिंगल स्ट्रोक, inching दूरी, पैर स्विच, स्वयं ताला कार्य करता है।
हाइड्रॉलिक सिस्टम
हाइड्रोलिक गियर पंप, वाल्व, पाइप घटकों और इतने on.Hydraulic वाल्व की रचना की प्रणाली, संरचना वाल्व श्रृंखला, पाइप लाइन सारगर्भित तय गोद ले बनाए रखने और सुविधाजनक डिबगिंग। हाइड्रोलिक पाइप लाइन स्थापित करने के लिए एसिड धोने क्या करना चाहिए, फिर।
विद्युत प्रणाली
डिवाइस बिजली बिजली के बॉक्स से बना प्रणाली, टेबल काम करते हैं, बटन पकड़ो।
मुख्य विशिष्टता
प्रणाली काम वोल्टेज 400V 50 हर्ट्ज है;
पर्यावरण तापमान -5 ℃ ~ 45 ℃;
विभिन्न संरक्षण
सर्किट ब्रेकर के साथ हर मोटर चालू लघु संरक्षण करना है,
लोड संरक्षण क्या करने के लिए थर्मल रिले के साथ हर मोटर;
हाइड्रोलिक पंप के ढोने और ऊपर और नीचे सीमा स्विच सीमा सुरक्षा करने के साथ सभी रीसेट;
अलग धकेलना रिलीज के साथ मुख्य विद्युत शक्ति सर्किट ब्रेकर, सभी के साथ "तत्काल बंद करो" बटन तालिका काम करते हैं और पकड़ बटन पर दूरदराज के मुख्य विद्युत शक्ति में कटौती।
डिवाइस के कार्यकारी मानक
ए जीबी / T14349-1993;
बी GB17210-7;
सी जेबी / T14349-1992;
डी GB8768-83;
ई GB5226.1-2002 मूल निवासी डिवाइस के बिजली के नियंत्रण के मौजूदा मानक।
मुख्य घटक निर्माताओं
घटक का नाम | विशिष्टता | ||||
असर | प्रकार | डबल पंक्ति आत्म-संरेखित असर | |||
उत्पादक | लुओयांग असर समूह / Wafang असर समूह | ||||
कठोरता | HB220-260 HRC45-50 | ||||
उत्पादक | नानजिंग लोहा और इस्पात समूह Huaxiang स्टील फोर्जिंग कंपनी लिमिटेड | ||||
आधार बोर्ड पक्ष कोष्ठक | सामग्री | Q235A | |||
कला का उत्पादन | वेल्डेड संरचना, तनाव से निपटने, सीएनसी बोरिंग और मिलिंग मशीन | ||||
उत्पादक | Wuxiyijie रोलिंग मशीन निर्माण कं, लिमिटेड | ||||
गियर बॉक्स | प्रकार | कठोर बेलनाकार गियर reducer | |||
उत्पादक | Jiangsu Guomao, Jiangsu Taixing | ||||
मुख्य मोटर | प्रकार | वाई सीरीज | |||
उत्पादक | वूशी Hongtai उत्थापन मशीन | ||||
बिजली प्रणाली | मुख्य बिजली के घटकों | सीमेंस | |||
विस्थापन सेंसर | वूशी प्रतिनिधि, प्रौद्योगिकी कंपनी लिमिटेड | ||||
हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप | प्रकार | गियर पंप | ||
उत्पादक | हेफ़ेई Changyuan | ||||
वाल्व | ताइवान UOSHEN | ||||
मुख्य तेल पंप | सिलेंडर / पिस्टन रॉड | 45 # स्टील, heatment उपचार एचआरसी 48-50 | |||
उत्पादक | Jiangsu Jiujiu / Jiangsu Sangpu | ||||
मुख्य तेल पंप सील | YX श्रृंखला | ||||
उत्पादक | ताइवान डिंग Zing |
आपूर्ति श्रृंखला और पैकिंग
ए शरीर के अंग: मुख्य बिस्तर संरचना, मुख्य मोटर डिवाइस और इतने on.6, आपूर्ति श्रृंखला और पैकिंग
बी हाइड्रोलिक प्रणाली।
सी बिजली के नियंत्रण प्रणाली (विद्युत अलमारी, बटन और इतने पर पकड़)।
पूर्व समर्थन रोलर आदि: डी अवयव कुल डिवाइस से संबंधित है।
ई तकनीकी फ़ाइलों मशीन द्वारा प्रदान:
ए। ड्राइंग, इलेक्ट्रॉनिक ड्राइंग, संदर्भ, प्रमाण पत्र, कंटेनर लोड हो रहा सूची को स्थापित करें।
ख। सामग्री का निरीक्षण, गर्मी उपचार, सामग्री मशीन परीक्षण और इतने पर की रिपोर्ट।
कुछ खरीदार की मरम्मत
डिवाइस स्थापना, पाइप बिछाने, तारों, और अन्य काम (फाउंडेशन एम्बेडेड शामिल
भागों, दूसरी ग्राउटिंग) खरीदार की मौके पर ही समाप्त हो जाना चाहिए।
बी तख़्ते और डिवाइस arround सुरक्षा बाड़ स्थापित करें।
सी ग्राउंडिंग घटकों और अन्य आवश्यक भागों।
डी स्नेहन तेल, स्नेहन वसा और पहले की तरह तो दूसरों।
ई की आपूर्ति 380V / डिवाइस बिजली बॉक्स के मुख्य बिजली इंटरफेस के लिए 50 हर्ट्ज बिजली इनपुट।
एफ विक्रेता के मौके पर कुछ प्रशिक्षण करना कार्यकर्ता की व्यवस्था।
निरीक्षण और वारंटी
मशीन की वारंटी की अवधि 12 महीने का सामान हाथ से अधिक का प्रमाण पत्र की तारीख से (किसी भी उपभोज्य भागों और काम उपकरण को छोड़कर), कृत्रिम अज्ञान से किसी को याद ऑपरेशन को छोड़कर है। विक्रेता को निपटाने और सभी आरोपों और दोषपूर्ण machineryand / या वारंटी की अवधि के भीतर गरीब कारीगरी के डिजाइन से होता कारीगरी के लिए लागत और सामग्री से संबंधित खर्च के असर के लिए (मरम्मत, नए भागों भेजने, आदि) जिम्मेदार है
मामला यह है कि खरीदार किसी भी दोष और / या माल की विफलता का पता चलता है, खरीदार फैक्स या ईमेल द्वारा इस तरह के दोष और / या असफलता का theseller को सूचित करेगा। विक्रेता की मरम्मत या क्रेता की सूचना प्राप्त होने के बाद 01 सप्ताह के भीतर अच्छी गुणवत्ता के नए लोगों के साथ दोषपूर्ण माल की जगह होगी। गारंटी अवधि के दौरान, अगर टूटने डिजाइन और / या उत्पाद विक्रेता के साथ साथ प्रदान के निर्माण के कारण हो पाया है, विक्रेता जिम्मेदार बाद विक्रेता के तकनीशियनों का निरीक्षण टूटने के लिए एक समाधान का प्रस्ताव है और इसी चित्रों की पुष्टि करें और लिखा करने के लिए किया जाएगा संकेत मिले हैं जो खरीदार द्वारा आपूर्ति की जानी चाहिए। विक्रेता अपनी सेवा इंजीनियरों प्रेषण क्रेता अनुरोध के अनुसार विदेशी साइट पर सेवा प्रदान करने के लिए होगा। विक्रेता प्रासंगिक घरेलू परिवहन लागत को कवर, सेवा अवधि के दौरान अपनी सेवा इंजीनियरों के वेतन सहन और राउंड ट्रिप का टिकट प्रदान करेगा। हालांकि, खरीदार विक्रेता की सेवा इंजीनियरों की सहायता वीजा लागू करते हैं और सेवा अवधि के दौरान उनके स्थानीय बोर्ड, आवास और परिवहन शुल्क सहन करने के लिए जिम्मेदार हो सकता है, साथ ही उन्हें तदनुसार व्याख्या सेवा प्रदान करने के लिए होगा।
अगर किसी भी ख़राब डिजाइन और / या उत्पाद विक्रेता बेच उत्पादों forthe साथ साथ उपलब्ध कराई, विक्रेता के विदेशी साइट पर सेवा के लिए खरीदार के अनुरोध पर के निर्माण के अलावा अन्य कारण होता है, क्रेता (सहित, लेकिन सीमित नहीं) व्यय निम्नलिखित वहन करेगा और देनदारियों: विक्रेता की सेवा इंजीनियर (एस) की सहायता के लिए उपलब्ध कराने के दौर सेवा अवधि (सामान्य रूप से 70USD / दिन) के दौरान विक्रेता की सेवा इंजीनियरों के वेतन असर, सेवा देश या क्षेत्र के लिए वीजा लागू करते हैं और प्रासंगिक वीजा फीस को कवर करने के लिए जिम्मेदारी यात्रा टिकट, सेवा अवधि, साथ ही सेवा इंजीनियर (ओं) के लिए व्याख्या सेवा के दौरान सेवा इंजीनियरों 'स्थानीय बोर्ड, आवास और परिवहन शुल्क को कवर।
