5 टन हाइड्रोलिक Uncoiler Decoiler मशीन

5 टन हाइड्रोलिक Uncoiler Decoiler मशीन

हाइड्रोलिक uncoiler uncoil के लिए विशिष्ट मशीन है। तीन या चार रेक फैनिंग स्ट्रिप हैं, जो मंडल पर स्थापित डोवेंट ग्रूव से जुड़ी हैं।
फैनिंग स्ट्रिप के अंत में एक रेडियल स्लाइड स्थापित किया गया जिससे यह शाफ्ट में चला जाता है। लेकिन यह रेडियल दिशा के साथ खोल और सिकुड़ सकता है। ड्रम शाफ्ट की पूंछ घूमने योग्य सिलेंडर से जोड़ती है। सिलेंडर पिस्टन रॉड उस पर बीच में ड्रॉ बार द्वारा शाफ्ट के साथ आगे टेट्रैगोनल शाफ्ट चाल को चलाता है। फैनिंग स्ट्रिप को खोलने या सिकुड़ने और कोइलिंग ब्लॉक के व्यास को जोड़ने के लिए नेतृत्व किया जाएगा।
यह मशीन स्वचालित रूप से खिंचाव कॉइल-डिलीवरी कॉइल बना सकती है, जिसकी गति बनाने वाली मशीन के साथ समान होती है। यह रंगीन स्टील उपकरण के लिए एक मिलान मशीन है। मानव सहारा और कम श्रम लागत को बचाने के लिए, रंगीन स्टील मोल्ड मशीन और स्टेकर के साथ काम करना बेहतर होता है, जिसके साथ यह पूरी तरह से घुमावदार रेखा बनता है।
यह मशीन फ़ीड मुख्य मशीन, हाइड्रोलिक स्टेशन, सीएनसी नियंत्रण प्रणाली की रचना है।

तकनीकी प्रक्रिया:
Uncoiling --- खिला --- --- लेवलिंग --- पंचिंग --- मूल बनाने --- काटना --- उत्पाद एकत्रित करना
हाइड्रोलिक डेकोइलर के मुख्य तकनीकी विनिर्देश:
1. आकार स्थापित करें: 2700 मिमी * 1750 मिमी * 1700 मिमी
2. कॉइल चौड़ाई: ≤1300 मिमी
3. व्यास के अंदर कुंडल: 460-520 मिमी
4. उत्पादकता: 0-35 मीटर / मिनट
5. मुख्य मोटर पावर: 5.5 किलोवाट
6. हाइड्रोलिक यूनिट पावर: 5.5 किलोवाट
7. इलेक्ट्रिक नियंत्रण प्रणाली: पीएलसी वेक्टर इन्वर्टर
8. सहनशील वजन: अधिकतम 5 टन

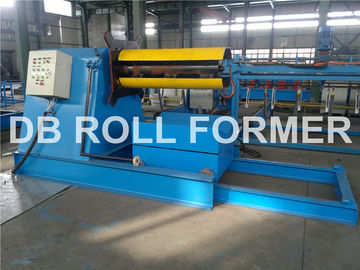

संदर्भ के लिए तस्वीरें:
