Place of Origin: | CHINA |
ब्रांड नाम: | JJR |
प्रमाणन: | ISO9000 |
Model Number: | YKD9320E |
Minimum Order Quantity: | 1set |
---|---|
Packaging Details: | in wooden cases |
Delivery Time: | 1month |
Payment Terms: | T-T , L/C |
Supply Ability: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
हाई लाइट: | गियर दांत chamfering मशीन,गियर chamfering और गोलाई मशीन |

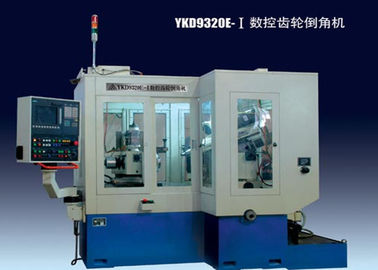

सीमेंस 802d 4 एक्सिस सीएनसी प्रणाली, कार्बाइड मिश्र धातु कटर के साथ 12KVA गियर Chamfering मशीन
विवरण:

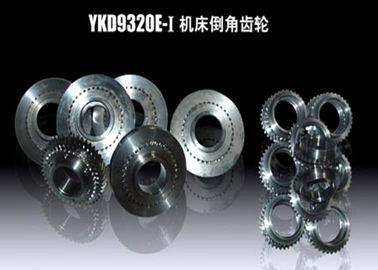

यह एक सीएनसी मशीन ऑटोमोबाइल के लिए इस्तेमाल किया गियर बॉक्स में गियर शिफ्ट chamfering के लिए मुख्य रूप से बनाया गया है। डिस्क प्रकार गियर और तेज कोनों और गोल कोनों के साथ अंगूठी गियर इस मशीन पर समायोजित किया जा सकता है। कार्बाइड मिश्र धातु कटर यंत्रवत् मशीन पर clamped रहे हैं। मशीन मॉड्यूलर डिजाइन और क्षैतिज व्यवस्था, और एक पूर्ण बाड़े के साथ सुसज्जित है। मशीन का काम सिद्धांत दांत chamfering को रुक-रुक कर दांत है। एक सीमेंस 802D 4 अक्ष सीएनसी प्रणाली chamfers एक साथ दोनों पक्षों गियर के केंद्र के बारे में सममित पर दांत के साथ सुसज्जित मशीन दो चेहरा मिलिंग कटर के साथ machined जा रहा है। मशीन की गति फ़ीड कटर द्वारा किया जाता है। एक के बाद एक दांत समाप्त हो गया है, कटर स्पिंडल को राहत देने और अगले दांत chamfering के लिए workpiece अनुक्रमित। उच्च दक्षता, अनुकूलित मशीनिंग गुणवत्ता और आसान आपरेशन से होती है, मशीन नए उत्पादों और बड़े पैमाने पर उत्पादन के दोनों छोटे बहुत परीक्षण उत्पादन के लिए जरूरतों को पूरा कर सकते हैं।
विशेष विवरण:
मैक्स। काम के व्यास | मिमी | φ200 |
मैक्स। काम के मॉड्यूल | मिमी | 5 |
काम धुरी के होल | φ90H6 | |
कटर धुरी के होल | 07:24 (टेपर) ISO40 | |
कटर धुरी एडाप्टर के होल | φ14H6 | |
Chamfering कोण: कोनों | 80 ~ 130 ° | |
कटर धुरी के समायोजन कोण: क्षैतिज | 0 ~ 45 ° | |
मैक्स। कटर धुरी के पार | मिमी | 200 |
Workhead के कार्यक्षेत्र समायोजन | मिमी | 150 |
Workhead की क्षैतिज पार | मिमी | 200 |
कटर धुरी की गति | आरपीएम | 5000 |
उत्पादकता | दांत / मी | > 60 |
मशीन की कुल बिजली | केवीए | 12 |
कुल मिलाकर आयाम (एल × डब्ल्यू × एच) | मिमी | 2100 × 1650 × 2140 |
कुल भार | किलोग्राम | 4500 |
कंपनी प्रोफाइल:
हेंग योंग कंपनी के कई अनुभवी विशेषज्ञों एकत्र हुए। इस टीम का नेतृत्व लोगों के अनुभव के दशकों से अधिक है, और युवा, ऊर्जावान इंजीनियरों से भरा है। मजबूत अनुसंधान और विकास क्षमता के साथ, हमारी कंपनी गियर मशीनरी का पूरा सेट के विकास पर असाधारण प्रयास डाल दिया। अब हम मुख्य उत्पाद के रूप में हमारे ग्राहकों को प्रदान करने में सक्षम हैं: गियर शापर्स, सीधे बेवेल गियर जेनरेटर, सर्पिल दंतचक्र जेनरेटर, सर्पिल बेवेल गियर और पोल्ट्री, हाइपॉइड गियर परीक्षक, गियर Lappers, गियर शमन प्रेस, गियर chamfering मशीनों, गियर hobbers, honing मशीनें, कार्यक्षेत्र और क्षैतिज मशीनिंग केंद्र, विशेष सटीक गति reducers, सीमलेस ट्यूब खिंचाव 16 प्रकार, 30 से अधिक परिवारों, और 150 से अधिक प्रकार और विशिष्टताओं की चक्की, गियर युग्मन परिवार, कम ड्राइव उपकरणों और पर्यावरण सुरक्षा उपकरण को कम करने के लिए रोल स्टैंडर । भारी शुल्क के विकास पर ध्यान केंद्रित कंपनी, बड़े सीएनसी गियर मशीनरी, जो तत्काल सरकार द्वारा की जरूरत है और कर रहे हैं, के रूप में जल्द से जल्द औद्योगिक बाजार के लिए उन्नत गियर मशीनरी के एक महान विविधता प्रदान करता है। कंपनी के विकास और डिजाइन के लिए अग्रणी 3 डी डिजाइन सॉफ्टवेयर का उपयोग कर रहा है। कंपनी टियांजिन विश्वविद्यालय और कई वर्षों के लिए अन्य कॉलेजों के साथ सहयोग से अनुसंधान और विकास के साथ उत्पादन को जोड़ती है।
